Без вентиляции в бане тяжело дышать, древесина сыреет и темнеет, а полки через пару сезонов начинают пахнуть плесенью. Рассказываем, где делать приток и вытяжку в парилке, как работает система басту, какого размера нужны продухи и как управлять задвижками.
Если нужна готовая система, купить вентиляцию для бани можно в нашем каталоге: там комплекты ТиС Вент, приточные каналы КуБасту под печь и вентиляторы для парной. А ниже — как спланировать вентиляцию самостоятельно.
Содержание
- Зачем бане вентиляция
- Как движется воздух в парилке
- Схемы вентиляции парилки
- Вентиляция басту
- Какого размера делать продухи
- Задвижки и режимы работы
- Вентиляция при дровяной и электрической печи
- Моечная, комната отдыха и подпол
- Частые ошибки
- Вопросы и ответы
Зачем бане вентиляция
У вентиляции в бане три задачи, и каждая решается в своё время.
- Во время парения она подаёт свежий воздух. Без притока в парилке быстро становится душно: кислорода меньше, влажность выше, появляются тяжесть и головная боль.
- После бани она сушит помещение. Древесина, которая неделями остаётся влажной, темнеет, покрывается грибком и начинает пахнуть.
- Во время протопки дровяной печи с топкой из парилки приток даёт воздух для горения. Без него печь хуже разгорается и слабее тянет.
Вентиляция не заменяет исправный дымоход. Если в бане пахнет дымом или во время топки болит голова, сначала проверьте печь и дымоход, а не открывайте продухи шире.

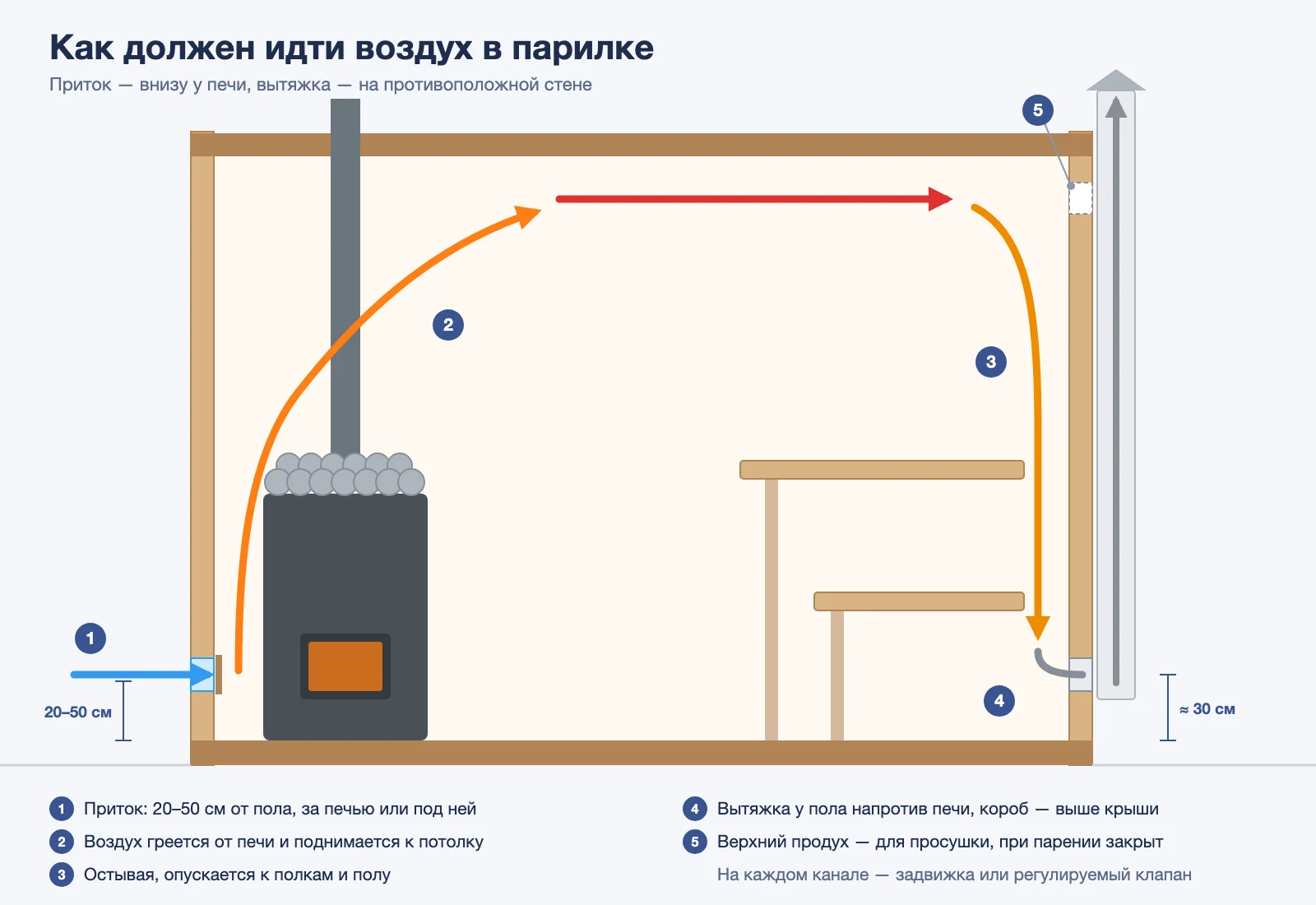

Как движется воздух в парилке
Горячий воздух поднимается, холодный опускается. На этом строится любая естественная вентиляция в бане:
- приток всегда ниже вытяжки — холодный воздух заходит внизу;
- приток делают у печи — воздух сразу нагревается и не стелется холодом по ногам;
- вытяжку делают на противоположной стене — воздух проходит всю парилку, а не уходит по короткому пути;
- поток должен быть мягким. Производитель банных печей «Теплодар» советует держать скорость воздуха не выше 0,3 м/с, иначе на полке тянет сквозняком.

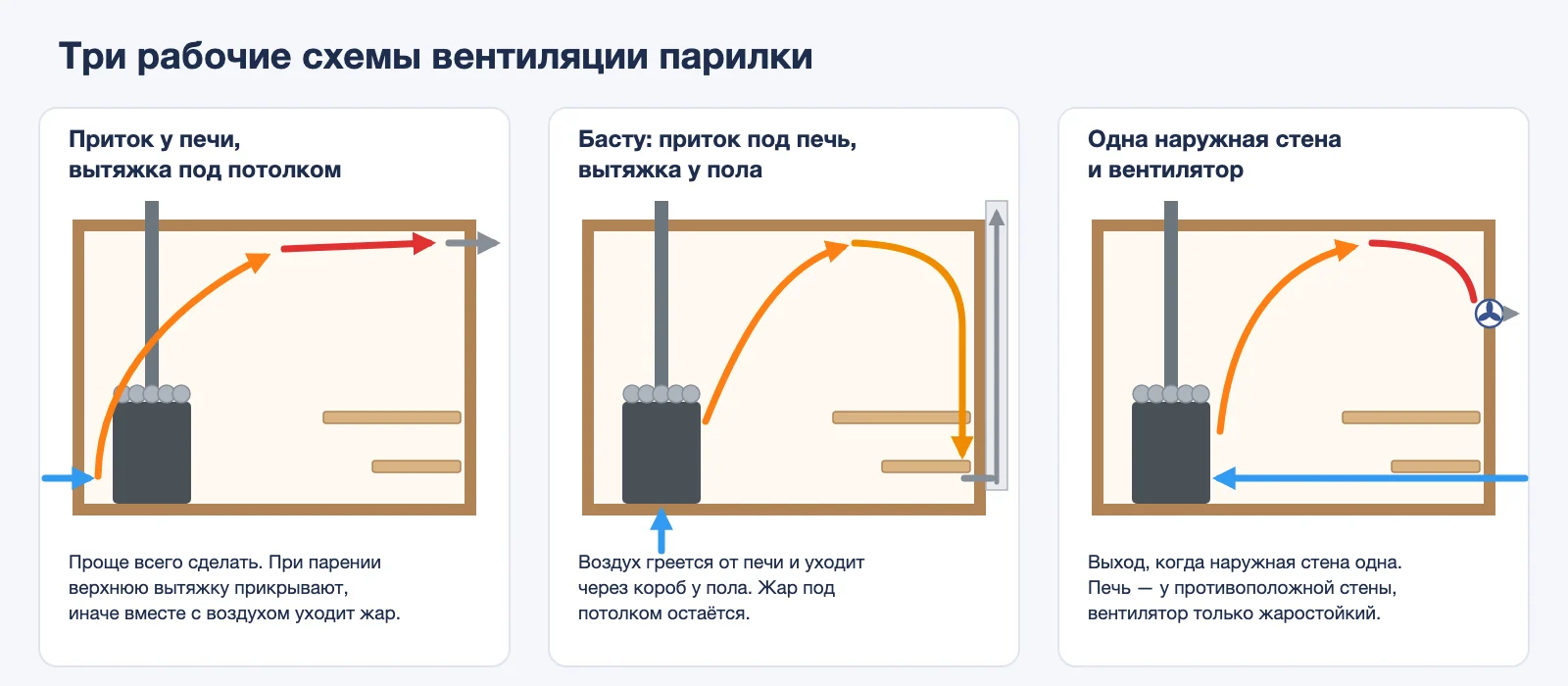

Схемы вентиляции парилки
Одной схемы на все бани нет. Многое зависит от того, где стоит печь, откуда её топят и сколько у парилки наружных стен. Ниже — рабочие варианты.
Приток у печи, вытяжка под потолком напротив
Самая простая схема. Приток — на высоте 20–50 см от пола рядом с печью или за ней, вытяжка — на противоположной стене под потолком. Воздух нагревается у печи, поднимается и уходит.
Минус в том, что через верх уходит и самый горячий пар. Поэтому во время парения верхний продух почти закрывают, а полностью открывают для проветривания и просушки.
Приток у печи, вытяжка внизу напротив
Приток такой же — у печи, 20–50 см от пола. Вытяжное отверстие — на противоположной стене, тоже невысоко, примерно в 30 см от пола. Чтобы воздух уходил сам, от отверстия поднимают вытяжной короб выше крыши. Вариант проще — поставить в отверстие жаростойкий вентилятор.
Воздух делает полный круг: от печи вверх, под потолком к противоположной стене, вниз к полкам и только потом наружу. Жар под потолком остаётся, а у пола нет застоя.
Приток и вытяжка на одной стене
Выход для бань, где у парилки одна наружная стена. Внизу — приток, выше — вытяжка с вентилятором. Печь в этом случае ставят у противоположной стены: свежий воздух идёт к ней по полу, нагревается, поднимается и возвращается под потолком к вытяжке.
Вентиляция басту
Басту — схема, в которой приток подают прямо под печь. В полу под печью или в стене у самого пола делают канал с задвижкой. Воздух с улицы заходит под горячий корпус печи, прогревается и поднимается вверх уже тёплым. Вытяжной короб забирает воздух у пола на противоположной стороне, в 20–30 см над ним, и выводит наружу.
Печь здесь работает как насос: пока она горячая, воздух движется сам. Когда печь остывает, движение затихает. Это нормально — для просушки после бани открывают дверь и верхний продух.
Для такой схемы в каталоге есть готовые решения. Приточная вентиляция КуБасту Mini и КуБасту Maxi подают воздух с улицы под печь, и он приходит в парную свежим и тёплым. КуБасту горизонтальная — двухуровневый вариант. Все модели из нержавеющей стали, их разработали компании Woodson и «Сталь-Мастер».
Какого размера делать продухи
Сечение каналов зависит от объёма парилки. Объём считают так: длина × ширина × высота. Парилка 2,5 × 2 м с потолком 2,2 м — это 11 м³.
Ориентир для приточного и вытяжного отверстий дают производители банных печей. Ниже — рекомендации «Теплодара» и близкие к ним круглые каналы.
| Объём парилки | Сечение продуха | Близкий круглый канал |
|---|---|---|
| 4–6 м³ | 100 × 100 мм | D110–125 |
| 8–12 м³ | 150 × 150 мм | D160–180 |
| 14–18 м³ | 200 × 200 мм | D225–250 |
| 20–30 м³ | 300 × 300 мм | D315–355 |
Вытяжку делают такого же сечения, как приток, или чуть больше. Если вытяжка меньше, приток работает вполсилы, и влажный воздух застаивается.
Для круглых каналов удобны регулируемые анемостаты DW Pine на D100, D125 и D150. Их лицевая часть из сосны не нагревается так, как металл, а поток регулируют поворотом обтекателя.
Задвижки и режимы работы вентиляции
Каждый канал в парилке должен закрываться, иначе баня долго топится и быстро остывает. В парной ставят деревянные задвижки и решётки: металл нагревается до ожогов, а обычный пластик от жара деформируется и пахнет.
| Этап | Приток | Вытяжка | Зачем |
|---|---|---|---|
| Протопка | Открыт, если топка в парилке, иначе закрыт | Закрыта | Быстрее набрать температуру, печи хватает воздуха для горения |
| Парение | Приоткрыт | Приоткрыта | Свежий воздух без потери жара |
| Между заходами | Открыт | Открыта | Быстро обновить воздух |
| Просушка после бани | Открыт | Открыта, дверь приоткрыта | Убрать влагу из древесины |
Удобно, когда каналы спрятаны за обшивкой, а в парилке видны только клапаны. Так устроены комплекты ТиС Вент-С с проходом через стену и ТиС Вент-П с проходом через перекрытие или кровлю. Плоский канал из нержавеющей стали глубиной 50 мм монтируют под обшивку стен, а воздухом управляют два деревянных клапана из липы.
Канал ТиС Вент можно подключить к проходному узлу дымохода УПШ ТермоВент — тогда отдельная вентиляционная труба на крыше не нужна. Если каналы уже есть, хватит отдельных деревянных клапанов вентиляции.
Вентиляция при дровяной и электрической печи
Дровяная печь с топкой из парилки
Пока такая печь топится, она сама работает как вытяжка: забирает воздух из парилки и выбрасывает его в трубу. Значит, нужен хороший приток у печи, иначе тяга слабеет. Вытяжной продух во время протопки держат закрытым.
Дровяная печь с топкой из соседнего помещения
Топка в предбаннике или комнате отдыха воздух из парилки не берёт. Парной нужна полноценная система: приток у печи и вытяжка напротив. Приток здесь удобно подать под печь по схеме басту. О банных печах подробнее — в статье «Печь для бани».
Электрическая печь
У электрокаменки нет топки и тяги, поэтому воздух сам не движется. Приток делают под печью или за ней, вытяжку — напротив. Производители электропечей указывают места продухов в инструкции — сверьтесь с ней до обшивки стен. Если естественная тяга слабая, на вытяжку ставят вентилятор.
Вентилятор в парилку нужен высокотемпературный. Например, ММ 100-S Квадрат с деревянной решёткой работает при температуре до 140 °C, прокачивает 105 м³/ч и рассчитан на помещения до 25 м². Обычный вентилятор для ванной в парной быстро выйдет из строя.
Если свежего воздуха не хватает именно во время парения, посмотрите систему «Второе дыхание». Её каналы из нержавеющей стали ставят и в готовую баню, и на стройке, а поток регулируют поворотным шибером и клапаном в чаше.
Моечная, комната отдыха и подпол
- Моечная — самое влажное помещение бани. Здесь нужна вытяжка с влагозащищённым вентилятором и обратным клапаном. Клапан не пустит холодный воздух с улицы, когда вентилятор выключен.
- Комната отдыха проветривается как жилая комната: приток через клапан в стене, вытяжка через вентиляционные решётки в канал.
- Подпол проветривают продухами в цоколе на противоположных сторонах фундамента. Решётки ставят с сеткой от грызунов. Если пол в моечной проливной, без продухов под ним заведутся сырость и запах.
Частые ошибки
- Приток и вытяжка на одной высоте друг напротив друга. Воздух идёт напрямую, парилка плохо прогревается, по ногам тянет.
- Верхний продух открыт во время парения. Жар уходит, и печь не успевает его восполнять.
- Вытяжка меньше притока. Воздух застаивается, после бани парилка сохнет очень долго.
- Нет задвижек. Баню невозможно быстро протопить.
- Пластиковые решётки и бытовые вентиляторы в парной. Жар их деформирует.
- Канал проходит через утеплитель без защиты. На холодных участках собирается конденсат. Каналы делают из металла, а проходы через стену и кровлю изолируют негорючим материалом — например, базальтовым картоном, который входит в комплекты ТиС Вент.
- Баню закрывают сразу после парения. Древесина не просыхает, и через пару сезонов появляется грибок.
Вопросы и ответы
Нужна ли вентиляция в парилке, если есть окно?
Окно даёт залповое проветривание: открыли — парилка остыла, ждём, пока нагреется снова. Небольшой постоянный приток и вытяжка обновляют воздух без потери жара, поэтому окно их не заменяет.
На какой высоте делать приток в бане?
Обычно 20–50 см от пола рядом с печью или за ней. В схеме басту — ещё ниже: под саму печь, через пол или стену у пола.
Можно ли обойтись без вентилятора?
Да, если печь дровяная, каналы короткие, а вытяжка выведена коробом выше крыши. Вентилятор нужен при электропечи, при длинных каналах и когда приток и вытяжка на одной стене.
Что такое басту простыми словами?
Свежий воздух заходит под горячую печь, прогревается и поднимается к потолку. Отработанный воздух уходит через короб, который забирает его у пола. Пока печь горячая, она сама гонит воздух по кругу.
Как проверить, работает ли вентиляция?
Поднесите к вытяжке зажжённую спичку или полоску тонкой бумаги: пламя или бумага должны тянуться в канал. Второй признак — после бани с открытыми продухами парилка к следующему дню сухая и не пахнет сыростью.
Какой вентилятор ставить в парилку?
Только высокотемпературный, рассчитанный на сауны, и ставят его на вытяжку, а не на приток. Производительность подбирают по размеру парилки: например, вентилятор ММ 100-S на 105 м³/ч производитель рассчитывает на помещения до 25 м².
