Как подобрать расширительный бак для закрытой системы отопления: расчёт объёма, настройка давления, установка и признаки неисправности.
Расширительный бак для отопления принимает лишний объём теплоносителя при нагреве и возвращает его в систему после остывания. Если бак мал, неправильно накачан или потерял герметичность, давление начинает заметно меняться, а предохранительный клапан — сбрасывать воду. Ниже — понятный порядок подбора для закрытой системы частного дома.
Содержание
- Зачем нужен расширительный бак
- Открытый или мембранный
- Как рассчитать объём
- Какое давление должно быть в баке
- Что проверить перед покупкой
- Где ставят бак
- Как проверить исправность
- Частые ошибки
- Вопросы и ответы
Зачем нужен расширительный бак

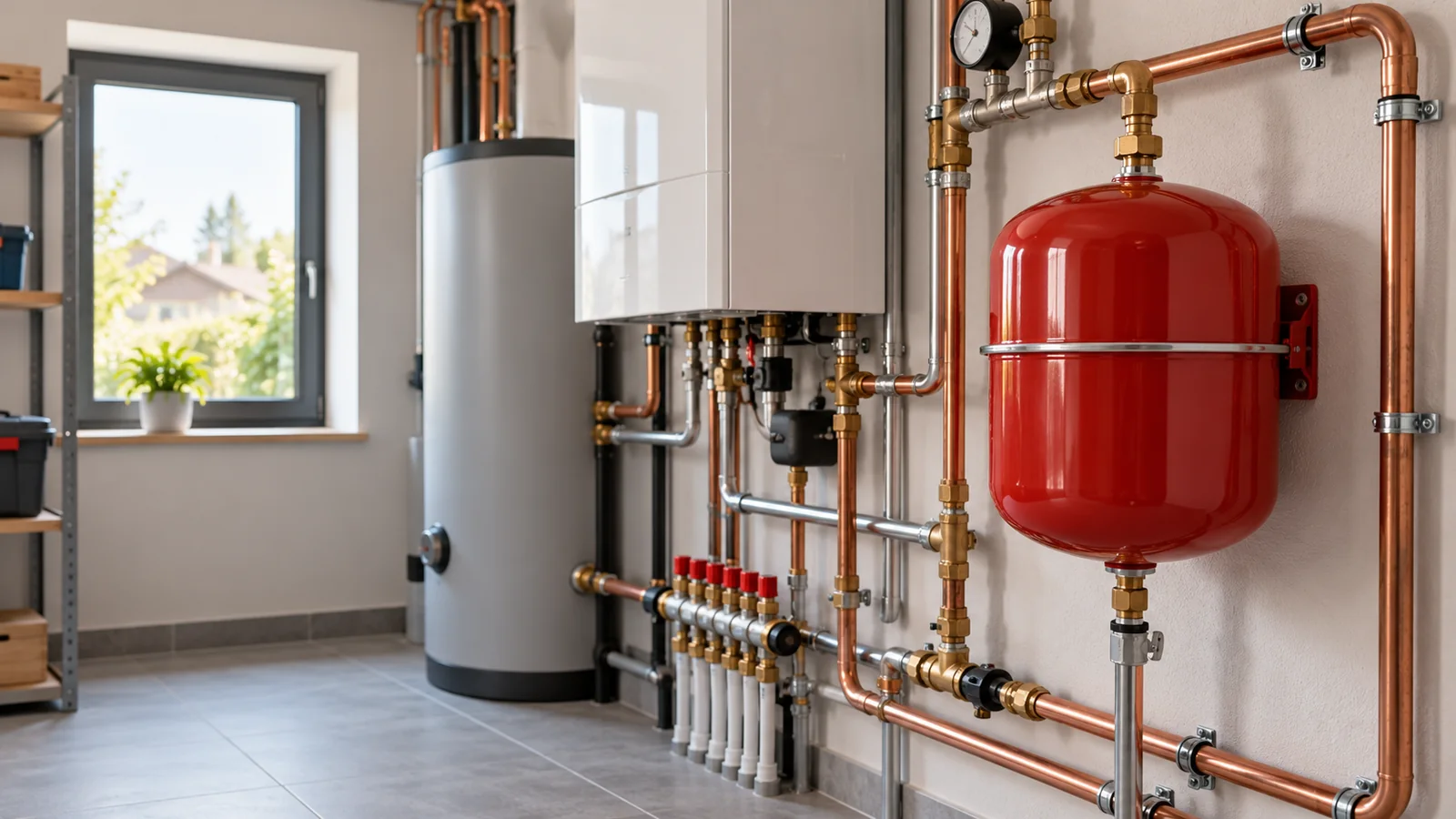

Вода при нагреве расширяется. Трубы и радиаторы почти не меняют объём, поэтому лишней воде нужно свободное место. В закрытой системе эту задачу решает мембранный бак: с одной стороны мембраны находится теплоноситель, с другой — воздух или азот под давлением.
Когда котёл нагревает систему, вода сжимает газовую камеру. После остывания газ выталкивает воду обратно. Благодаря этому рабочее давление остаётся в допустимом диапазоне.
Бак не заменяет группу безопасности. Манометр, автоматический воздухоотводчик и предохранительный клапан нужны отдельно. Если клапан регулярно сбрасывает воду, не заглушайте его — найдите причину скачков давления.
Открытый или мембранный: в чём разница
| Параметр | Открытый бак | Мембранный бак |
|---|---|---|
| Система | Открытая, обычно с естественной циркуляцией | Закрытая, с насосом или без него |
| Расположение | В верхней точке контура | В котельной, в удобном для обслуживания месте |
| Контакт воды с воздухом | Есть | Нет |
| Обслуживание | Контроль уровня и утепление | Контроль предзаряда и мембраны |
| Основной риск | Испарение и замерзание | Неверный объём или давление |
Для современной закрытой системы отопления выбирают красный мембранный бак. Синий гидроаккумулятор рассчитан на водоснабжение и работает в другом режиме. Одинаковый внешний вид не означает одинаковое назначение.
Как рассчитать объём расширительного бака
Для точного расчёта нужны четыре параметра: объём теплоносителя, его тип, минимальное давление и максимальное допустимое давление системы. Производитель бака приводит формулу и коэффициенты в техническом каталоге.
Для предварительной оценки при заполнении водой часто закладывают бак примерно на 10–15% от общего объёма системы. Это ориентир, а не замена расчёту: антифриз расширяется сильнее, высокая температура увеличивает требуемый запас, а узкий диапазон рабочего давления уменьшает полезную ёмкость бака.
| Ориентировочный объём теплоносителя | Предварительный диапазон бака | Что уточнить |
|---|---|---|
| До 80 л | 8–12 л | Есть ли встроенный бак в котле |
| 80–160 л | 12–24 л | Температуру подачи и давление |
| 160–250 л | 24–35 л | Объём тёплого пола и бойлера |
| 250–400 л | 35–50 л | Тип теплоносителя |
| Более 400 л | Считать по формуле | Рабочие параметры всей системы |
Объём системы берут из проекта или складывают ёмкость котла, радиаторов, труб, коллекторов и теплообменников. Если данных нет, монтажник может определить объём по количеству воды при заполнении. Для антифриза применяют коэффициент расширения именно выбранного состава и концентрации.
В каталоге «Центра отопления» есть расширительные баки для отопления STOUT от 8 до 300 л. Это позволяет подобрать размер без работы бака на пределе.
Какое давление должно быть в расширительном баке
Предзаряд проверяют только на баке, отключённом от системы и освобождённом от давления теплоносителя. Если измерять его на заполненном контуре, манометр покажет не исходный предзаряд, а влияние воды.
Расчётное значение зависит от статической высоты системы. Давление в баке обычно настраивают немного ниже давления холодного заполнения, чтобы при запуске в бак поступил небольшой запас воды. Универсального значения «1,5 бара для любого дома» нет.
- Найдите расчётное давление в проекте или паспорте котла.
- Перекройте бак и сбросьте давление воды с его стороны.
- Измерьте предзаряд автомобильным манометром на ниппеле.
- Подкачайте насосом или стравите воздух до расчётного значения.
- Откройте бак, заполните систему и удалите воздух.
Если из ниппеля выходит вода, мембрана повреждена. Подкачка не поможет: бак нужно ремонтировать, если конструкция допускает замену мембраны, или менять целиком.
Что проверить перед покупкой
Назначение и теплоноситель
На корпусе и в паспорте должно быть прямо указано применение в системе отопления. Проверьте совместимость мембраны с водой или выбранным антифризом.
Объём
Берите ближайший больший типоразмер после расчёта. Небольшой запас полезнее, чем бак, который при каждом нагреве заполняется почти полностью.
Рабочее давление и температура
Предельные значения бака должны быть не ниже параметров системы. Их нельзя подбирать только по цвету корпуса или резьбе подключения.
Габариты и обслуживание
Оставьте доступ к ниппелю, соединению и запорной арматуре. Большие баки устанавливают на устойчивое основание, а настенные крепят к несущей поверхности.
Где ставят расширительный бак
В закрытой системе бак обычно подключают к обратной линии перед циркуляционным насосом, где температура ниже, а давление стабильнее. Конкретную точку определяет схема котельной и требования производителя котла.
Между системой и баком удобно поставить сервисный кран с защитой от случайного закрытия и сливом. Так бак можно проверить без опорожнения всего контура. Обычный кран, который кто-то способен незаметно перекрыть во время работы, опасен.
Как понять, что бак нужно проверить
- на холодной системе давление нормальное, а при нагреве быстро растёт;
- предохранительный клапан периодически сбрасывает воду;
- после остывания давление падает почти до нуля;
- котёл требует частой подпитки, хотя видимых протечек нет;
- при нажатии на ниппель появляется вода;
- бак полностью заполнен водой и почти не меняет звук при простукивании.
Похожие симптомы бывают при утечке, неисправном клапане подпитки или теплообменнике. Поэтому диагноз ставят после проверки всей системы, а не только бака.
Частые ошибки
- Покупка по мощности котла без оценки объёма системы. Два дома с одинаковым котлом могут иметь разную длину труб и число радиаторов.
- Синий бак вместо отопительного. У гидроаккумулятора другое назначение и режим работы.
- Проверка давления на заполненной системе. Полученное значение не показывает предзаряд.
- Бак без запаса. При антифризе или высокой температуре расчётного объёма может не хватить.
- Недоступный ниппель. Для ежегодной проверки приходится разбирать половину котельной.
- Перекрытый сервисный кран. Система остаётся без компенсации расширения.
Вопросы и ответы
Какой объём расширительного бака нужен для дома?
Он зависит от объёма теплоносителя, температуры, типа жидкости и диапазона давления. Для воды предварительно ориентируются на 10–15% объёма системы, затем проверяют выбор по формуле производителя.
Можно ли поставить бак большего объёма?
Да, умеренный запас не мешает работе. Важно правильно настроить предзаряд и учесть место установки. Сильно завышенный бак обычно просто дороже и занимает больше места.
Как часто проверять давление?
Обычно перед отопительным сезоном и после любых признаков скачков давления. Точный интервал указан в паспорте бака и регламенте обслуживания системы.
Можно ли подкачать бак, не сливая воду?
Нет. Для корректной настройки водяная сторона бака должна быть без давления. Иначе измерение будет неверным.
Нужен ли отдельный бак, если он уже есть в котле?
Не всегда. Сравните объём встроенного бака с расчётной потребностью всей системы. Для большого дома, тёплых полов или бойлера встроенного объёма часто недостаточно.
