Бойлер косвенного нагрева: что это и как подключить

Содержание

1. Что такое бойлер косвенного нагрева
2. Как он устроен и как работает
3. Плюсы и минусы
4. Как выбрать бойлер
5. Схемы подключения к котлу
6. Обвязка по воде
7. Частые ошибки при подключении
8. Обслуживание
9. Вопросы и ответы

Что такое бойлер косвенного нагрева

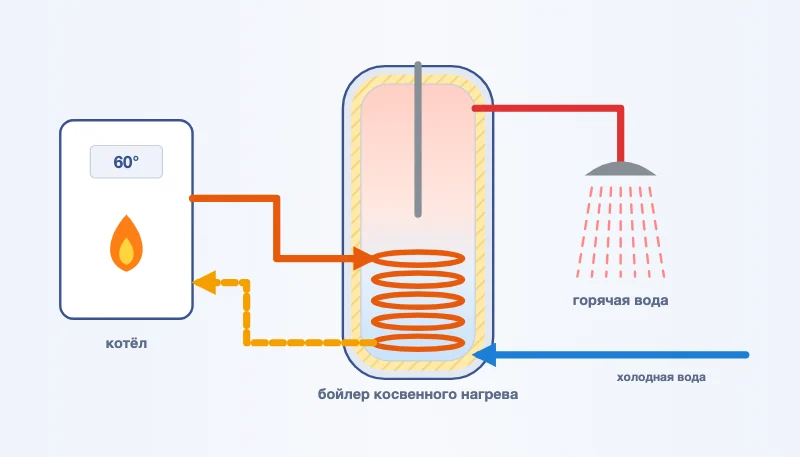

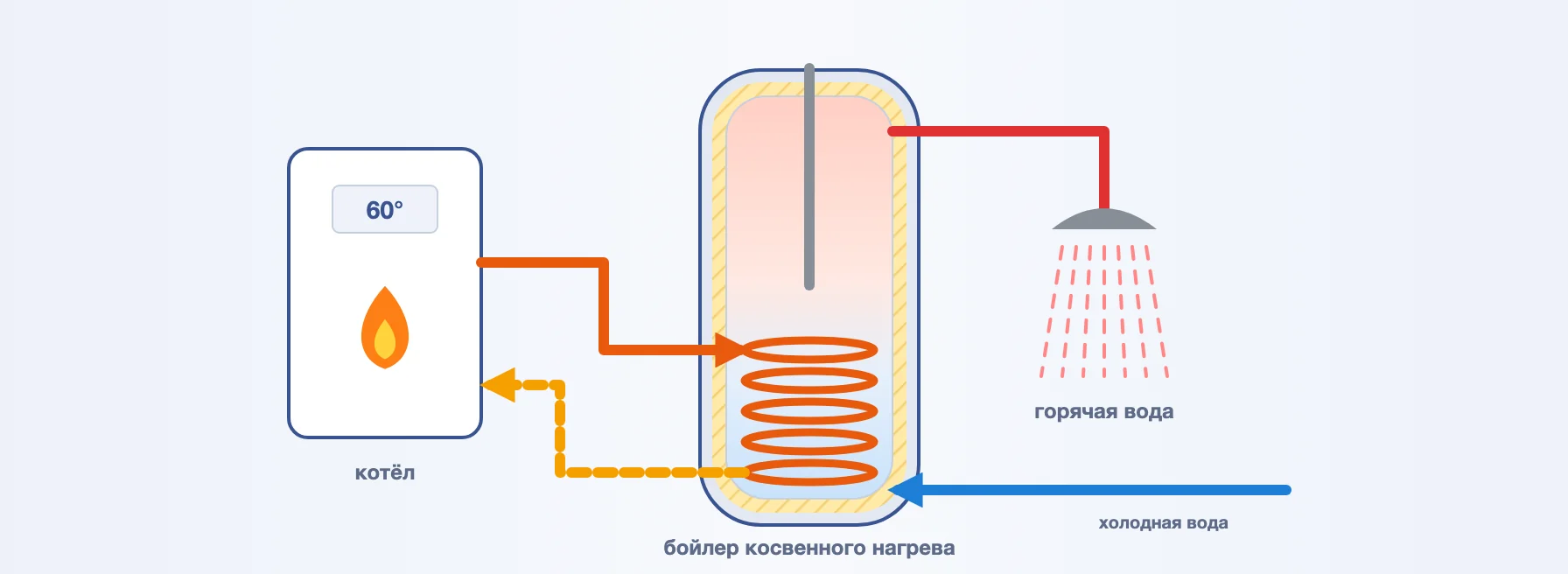

В обычном электрическом водонагревателе воду греет ТЭН. В бойлере косвенного нагрева своего нагревателя нет: через бак проходит змеевик, по которому течёт горячий теплоноситель из котла. Змеевик отдаёт тепло воде вокруг себя, а вода и теплоноситель не смешиваются.

Отсюда и название: вода греется не напрямую, а «косвенно» — от системы отопления. Бак ставят в паре с котлом отопления: газовым, электрическим, твердотопливным или пеллетным. Котёл и так работает на отопление дома, а бойлер забирает часть его тепла на горячую воду.

О покупке обычно задумываются в двух случаях. В доме одноконтурный котёл, воду греет маленький электрический водонагреватель, и на вечерний душ всей семьи его не хватает. Или стоит двухконтурный котёл, и когда на кухне открывают кран, в душе резко меняется температура.

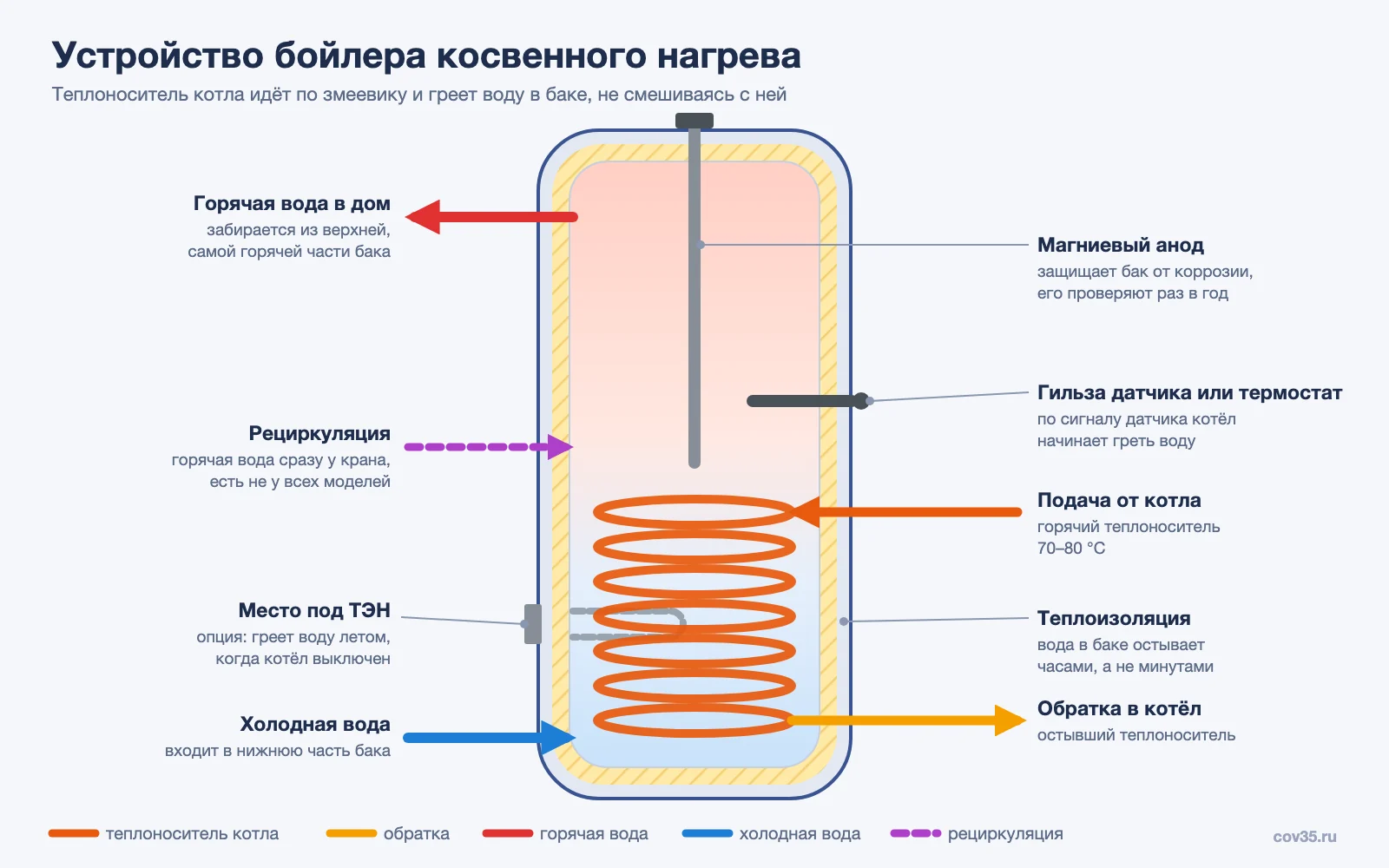

Как устроен и как работает бойлер косвенного нагрева

Внутри корпуса несколько узлов:

• бак из стали с эмалью или из нержавейки — в нём хранится горячая вода;
• змеевик (теплообменник) — спираль из трубы в нижней части бака, по ней идёт теплоноситель от котла;
• теплоизоляция между баком и кожухом — с ней нагретая вода остывает часами, а не минутами;
• магниевый анод — стержень, который разрушается вместо стенок бака и бережёт эмаль от коррозии;
• гильза для датчика или термостат — по ним котёл узнаёт, что вода остыла;
• патрубки: холодная вода входит снизу, горячая выходит сверху, у многих моделей есть отдельный вход рециркуляции;
• место под ТЭН у части моделей — чтобы греть воду летом, когда котёл выключен.

Работает это так. Вода в баке остыла ниже заданной температуры — датчик даёт сигнал, и котёл направляет теплоноситель в змеевик. Нагретая вода поднимается вверх, холодная из водопровода заходит снизу. Верхний слой в баке всегда самый горячий, поэтому из крана идёт вода нужной температуры, даже когда запас в баке уже частично израсходован.

Цифры на примере настенного бойлера STOUT на 100 литров из нашего каталога. Теплоноситель в него можно подавать до 95 °C, а воду термостат ограничивает на 65 °C. За первые 10 минут бойлер выдаёт до 155 литров горячей воды, при постоянном разборе — до 590 литров в час.

Для сравнения: двухконтурный газовый котёл BAXI ECO Nova 24 F в проточном режиме даёт 9,8 литра в минуту при нагреве воды на 35 °C. Этого хватает на один душ.

Плюсы и минусы

Бойлер косвенного нагрева чаще всего сравнивают с двухконтурным котлом, который греет воду на проток, и с электрическим накопительным водонагревателем.

Плюсы бойлера косвенного нагрева:

• горячей воды хватает сразу на душ, кухню и стиральную машину;
• температура не скачет, когда кто-то открывает второй кран;
• вода греется теплом котла, без отдельной линии на 2–3 кВт;
• можно подключить рециркуляцию — горячая вода пойдёт из крана сразу, без ожидания.

Минусы:

• бак занимает место в котельной;
• комплект «котёл + бойлер + обвязка» дороже двухконтурного котла;
• летом котёл придётся включать ради горячей воды — или брать модель с ТЭНом;
• после большого разбора баку нужно время, чтобы снова нагреться.

Как выбрать бойлер косвенного нагрева

Объём бака

Объём считают не по числу жильцов, а по тому, сколько горячей воды уходит в самый загруженный час — обычно вечером. Опорные цифры такие: душ расходует около 8 литров смешанной воды в минуту при 40 °C. Если в баке 60 °C, а из водопровода идёт вода 10 °C, на 10-минутный душ уйдёт примерно 48 литров из бойлера. Ванна на 150 литров заберёт около 90 литров.

Слишком большой бак — тоже не лучший выбор: он дольше греется, и вода в нём застаивается. Если сомневаетесь между двумя объёмами, а котёл мощный, берите меньший бак — он будет быстро восстанавливать запас.

Мощность змеевика и котла

Змеевик подбирают под котёл. Если теплообменник рассчитан на 24 кВт, а котёл выдаёт 12, бак будет греться примерно вдвое дольше заявленного. Обратная ситуация — мощный котёл и маленький змеевик — заставит котёл часто включаться и выключаться.

Отдельно про тепловые насосы: они греют теплоноситель до 50–55 °C, и обычному змеевику этого мало. Для них выбирают бойлер с увеличенной площадью теплообменника — у большинства производителей это отдельная серия.

Настенный или напольный

Настенные бойлеры экономят место в небольшой котельной, их обычно берут на 75–150 литров. Большие объёмы чаще ставят на пол: бак на 200 литров вместе с водой весит больше 250 кг, и не каждая стена его выдержит. У STOUT на 100 литров в нашем каталоге есть оба варианта — настенный и напольный, с близкими характеристиками.

Материал бака

Бак из стали с эмалью дешевле и служит долго, если вовремя менять магниевый анод. Нержавеющая сталь не боится сколов эмали, но стоит дороже. Для жёсткой воды из скважины важнее другое: фильтр на входе и доступ к баку для чистки.

ТЭН, термостат и рециркуляция

• ТЭН нужен, если летом котёл выключают. У бойлеров STOUT его докупают и ставят отдельно: 2,4 кВт у настенной модели, 2 или 3 кВт у напольной.
• Термостат или датчик. Механический термостат сам включает насос или клапан. Датчик подключают к автоматике котла — так котёл точнее управляет нагревом. Что поддерживает ваш котёл, написано в его инструкции.
• Патрубок рециркуляции пригодится, если ванная далеко от котельной и горячая вода идёт из крана с задержкой.

Если нужен компактный вариант «два в одном», посмотрите комбинированный водонагреватель THERMEX Flat 80 V Combi. У него плоский бак на 80 литров, теплообменник на 20 кВт и встроенный ТЭН на 2 кВт. По данным производителя, от котла он нагревается от 15 минут.

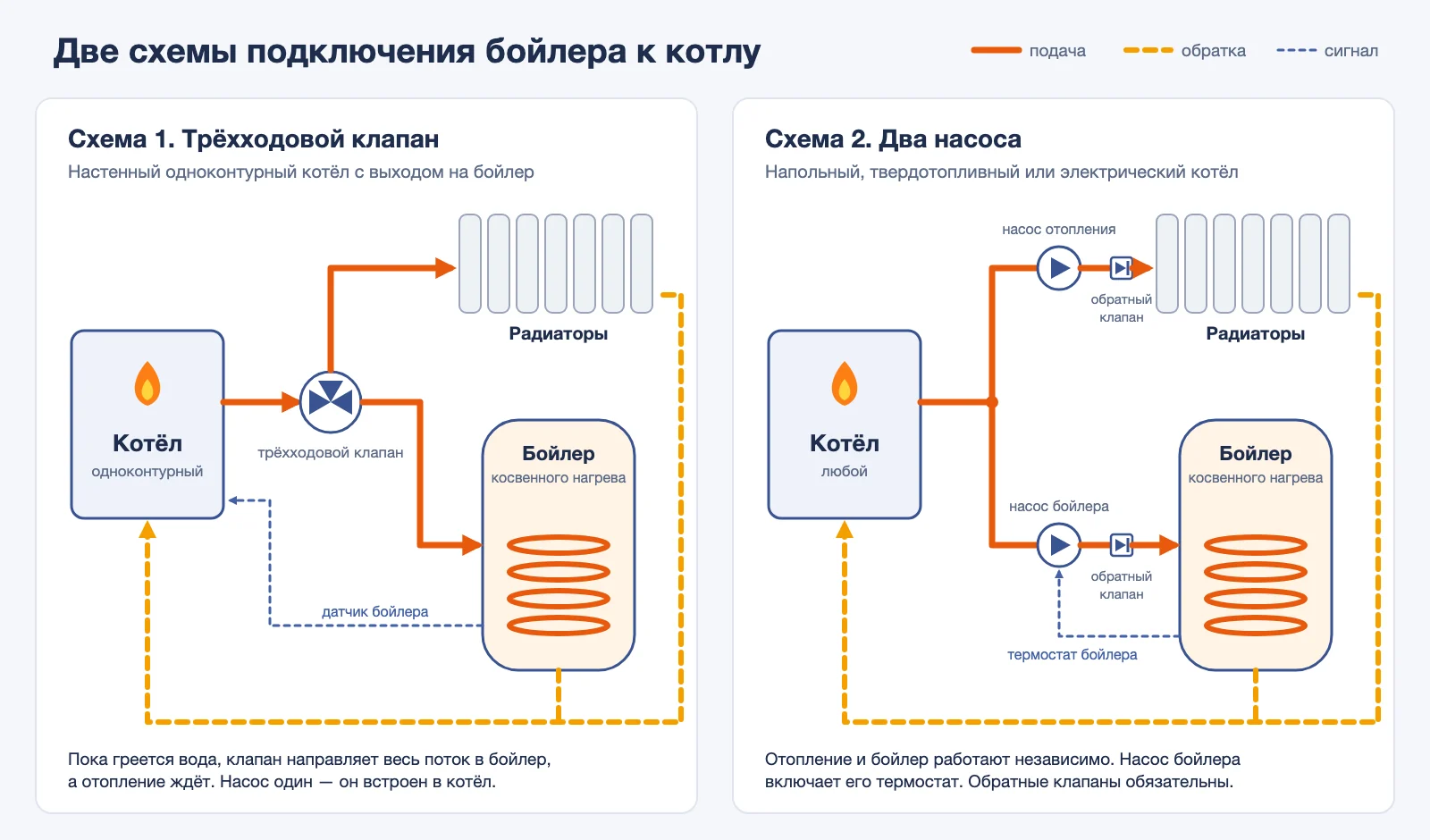

Схемы подключения бойлера косвенного нагрева к котлу

Схема зависит от котла. Общее правило одно: подачу горячего теплоносителя подключают к верхнему патрубку змеевика, обратку — к нижнему. Так теплоноситель и вода движутся навстречу друг другу, и бак греется быстрее.

Схема 1. Через трёхходовой клапан

Подходит для настенных газовых котлов. Многие одноконтурные модели умеют работать с бойлером: у них есть вход для датчика бойлера и выход на трёхходовой клапан с приводом. Когда вода в баке остывает, клапан перебрасывает весь поток теплоносителя в змеевик. Такую схему называют схемой с приоритетом горячей воды.

Отопление в это время ждёт, пока бак нагреется. При котле на 24 кВт и баке на 100 литров это 15–20 минут — дом за это время не остывает. Насос один, он встроен в котёл. Главное — убедиться, что ваша модель котла поддерживает бойлер, и взять совместимые с ней клапан и датчик.

Схема 2. С двумя насосами

Подходит для напольных, электрических и твердотопливных котлов. От котла идут два независимых контура — на отопление и на бойлер. В каждом свой циркуляционный насос и обратный клапан. Насос бойлера включает его термостат: вода остыла — насос работает, нагрелась — выключается.

Отопление при этом не останавливается. Без обратных клапанов теплоноситель пойдёт по соседнему контуру: бойлер начнёт отдавать тепло в батареи или греться, когда его никто не просил. Для такой обвязки удобно брать готовые насосные группы: краны, термометры и место под насос в них уже собраны в один узел.

Схема 3. Через гидрострелку или коллектор

Если в доме радиаторы, тёплый пол и бойлер, контуры разводят через гидрострелку или распределительный коллектор. Бойлер становится одним из контуров со своим насосом. Схема дороже, зато каждый контур получает свой расход и температуру и не мешает соседним.

Подключение к твердотопливному котлу

Дрова нельзя погасить по команде: они догорают, даже когда тепло уже не нужно. Поэтому бойлер к такому котлу подключают по схеме с насосом, а сам котёл желательно дополнить буферной ёмкостью. Она забирает лишнее тепло и потом отдаёт его и отоплению, и бойлеру. Следите за температурой теплоносителя: змеевику STOUT, например, нельзя больше 95 °C.

Рециркуляция горячей воды

Если ванная далеко от котельной, воду приходится сливать, пока пойдёт горячая. Рециркуляция решает это: от дальней точки прокладывают обратную трубу к бойлеру, а небольшой насос гоняет по кольцу горячую воду. Насос лучше включать по таймеру — утром и вечером, иначе бойлер будет остывать через трубы весь день.

Обвязка по воде: что поставить на вход бойлера

Со стороны водопровода набор почти всегда одинаковый. По ходу воды:

1. Кран — чтобы отключить бойлер на время обслуживания.
2. Механический фильтр — песок и окалина в баке сокращают срок службы анода и эмали.
3. Редуктор давления, если в сети бывает высокое давление. Для бойлеров STOUT с рабочим давлением 6 бар производитель требует редуктор, если в водопроводе хотя бы иногда бывает больше 4,8 бар.
4. Предохранительный клапан на давление бойлера — для STOUT это 6 бар. Между клапаном и бойлером не должно быть кранов и обратных клапанов, иначе клапан не защитит бак. Сброс отводят прозрачной трубкой с уклоном в канализацию, чтобы было видно, как клапан срабатывает.
5. Расширительный бак для горячей воды. При нагреве вода расширяется, и без бака клапан будет постоянно капать. Производитель STOUT рекомендует ставить санитарный расширительный бак подходящего объёма. Мембранные баки подбирайте по объёму бойлера и проверяйте в характеристиках, что модель допускает работу с питьевой горячей водой.

На выходе горячей воды ставят кран. Если в доме маленькие дети, добавьте термостатический смеситель — он не даст воде из крана быть слишком горячей.

Эксплуатировать бойлер без предохранительного клапана нельзя — это прямой запрет в паспорте производителя. Клапан срабатывает при перегреве или скачке давления и спасает бак от разрыва.

Частые ошибки при подключении

• Кран между бойлером и предохранительным клапаном. Его закрывают «на время» и забывают — бак остаётся без защиты.
• Перепутаны патрубки змеевика. Подача снизу, обратка сверху — бак греется заметно дольше.
• Нет обратных клапанов в схеме с двумя насосами. Бойлер греется, когда не нужно, или отдаёт тепло в батареи.
• Котёл работает на низкой температуре. При теплоносителе 50–55 °C вода в баке не нагреется выше 45–50 °C. Для нагрева бойлера котлу обычно выставляют 70–80 °C.
• Нет доступа к аноду. Бойлер повесили вплотную к полу или потолку, и анод не вытащить. Для настенных STOUT производитель просит оставить под бойлером не меньше 600 мм.
• Воздух в змеевике. Котёл горячий, а бак едва тёплый — сначала стравите воздух из верхней точки контура.

Обслуживание

• Раз в год проверяйте магниевый анод и меняйте его, если он истончился. В паспорте STOUT ежегодный осмотр и замена анода указаны среди условий гарантии.
• Регулярно проверяйте предохранительный клапан: поднимите рычаг — вода должна уйти в сброс, а после отпускания клапан должен закрыться.
• Если вода жёсткая, раз в 1–2 года сливайте бак и вымывайте осадок через ревизионный фланец.
• Если вода долго стоит около 40 °C, раз в неделю поднимайте температуру до 60–65 °C: так в баке не появится запах застоявшейся воды.

Перед отопительным сезоном заодно проверьте всю систему — по нашему списку подготовки отопления к зиме.

Вопросы и ответы

Сколько греется бойлер косвенного нагрева на 100 литров?

Чтобы нагреть 100 литров с 10 до 55 °C, нужно около 5,2 кВт·ч тепла. Котёл на 24 кВт справится примерно за 15–20 минут с учётом потерь, котёл на 12 кВт — примерно вдвое дольше. Если израсходована только часть воды, догрев идёт быстрее.

Можно ли подключить бойлер косвенного нагрева к двухконтурному котлу?

Технически можно — к контуру отопления через отдельный насос и термостат. Но смысла мало: двухконтурный котёл уже греет воду сам и управлять бойлером не умеет. Если горячей воды не хватает, практичнее поставить одноконтурный котёл с бойлером.

Нужен ли котёл летом?

Если в бойлере нет ТЭНа — да, котёл придётся включать ради горячей воды. Если летом котёл выключаете, берите бойлер с возможностью установки ТЭНа или комбинированный водонагреватель.

Какую температуру выставить в бойлере?

Для повседневной работы — 55–60 °C. Этого хватает на душ и кухню, а накипь на змеевике растёт медленнее, чем при 70–75 °C.

Почему бойлер плохо греет воду?

Чаще всего причин три: низкая температура теплоносителя, воздух в змеевике и перепутанные подача с обраткой. Реже виноваты слабый насос в контуре бойлера или змеевик, заросший накипью.

Нужен ли расширительный бак, если стоит предохранительный клапан?

Желателен. Без него клапан будет сбрасывать воду при каждом нагреве: 100 литров при нагреве с 10 до 60 °C прибавляют в объёме примерно 1,7 литра.

В магазине «Центр отопления» в Вологде поможем подобрать бойлер под ваш котёл и собрать обвязку. В каталоге есть бойлеры косвенного нагрева и водонагреватели, газовые, электрические и твердотопливные котлы, насосы и расширительные баки. Назовите модель котла и сколько человек в семье — подскажем объём бака и схему. Доставляем по всей России.
